服务网格（Service Mesh）

核心理念

在微服务架构中，把服务间通信相关的逻辑（流量治理、安全、可观测性）从业务代码里剥离出来，交给一个独立的基础设施层去做。

服务网格起源：2016 年，William Morgan 提出；2017 年 Linkerd、Istio 等service mesh项目推动落地。

本质：先是一种理念，后来才发展为产品和生态。

好处：无侵入、一致性、安全、可观测性、流量治理、解耦。

“让一个专门的网络层代理去处理服务间通信，把这些复杂性从应用里剥离出来” → 这就是 Service Mesh 的诞生, 就像 Kubernetes 把部署、调度、运维逻辑抽象出来，服务网格则是 把微服务的通信治理抽象出来。

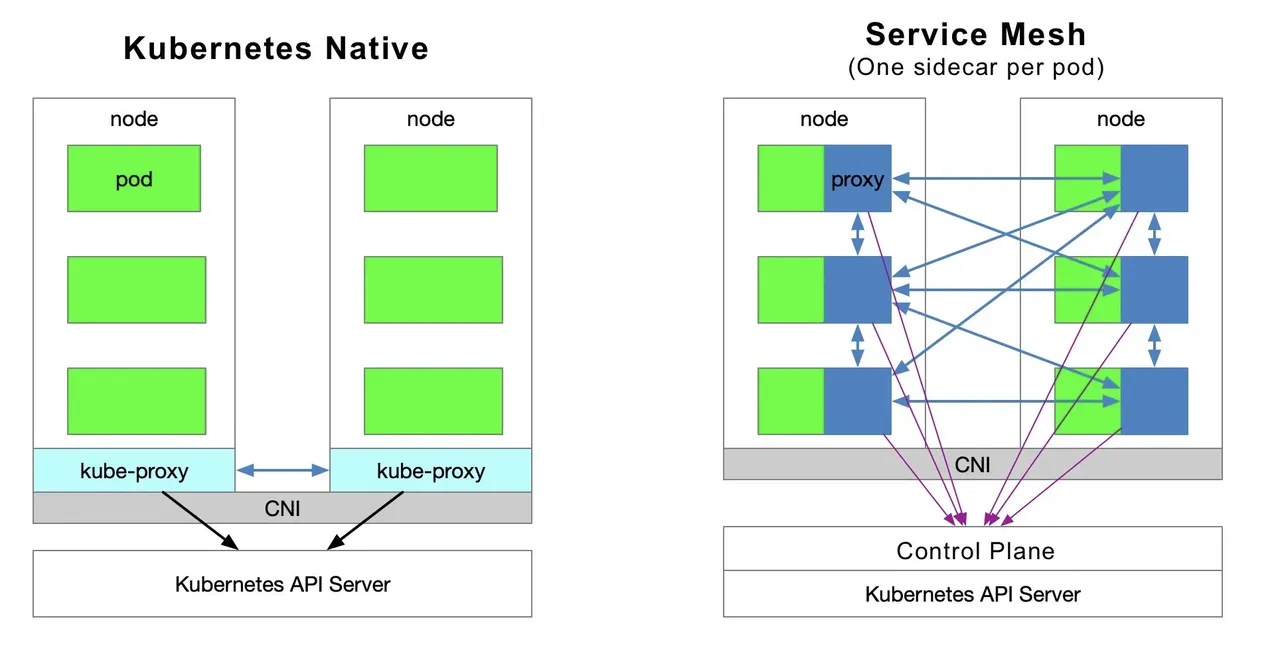

Kubernetes Native Networking vs Service Mesh on Kubernetes

使用Service Mesh 的优势

kube-proxy的设置是全局的，而Service Mesh 支持「服务粒度」的控制
Sidecar proxy抽离了service的概念，所以能够支持更多的扩展

使用Service Mesh的挑战

大量的配置分发，同步和最终一致性的问题
更细粒度的抽象概念，增加了用户学习和使用的成本

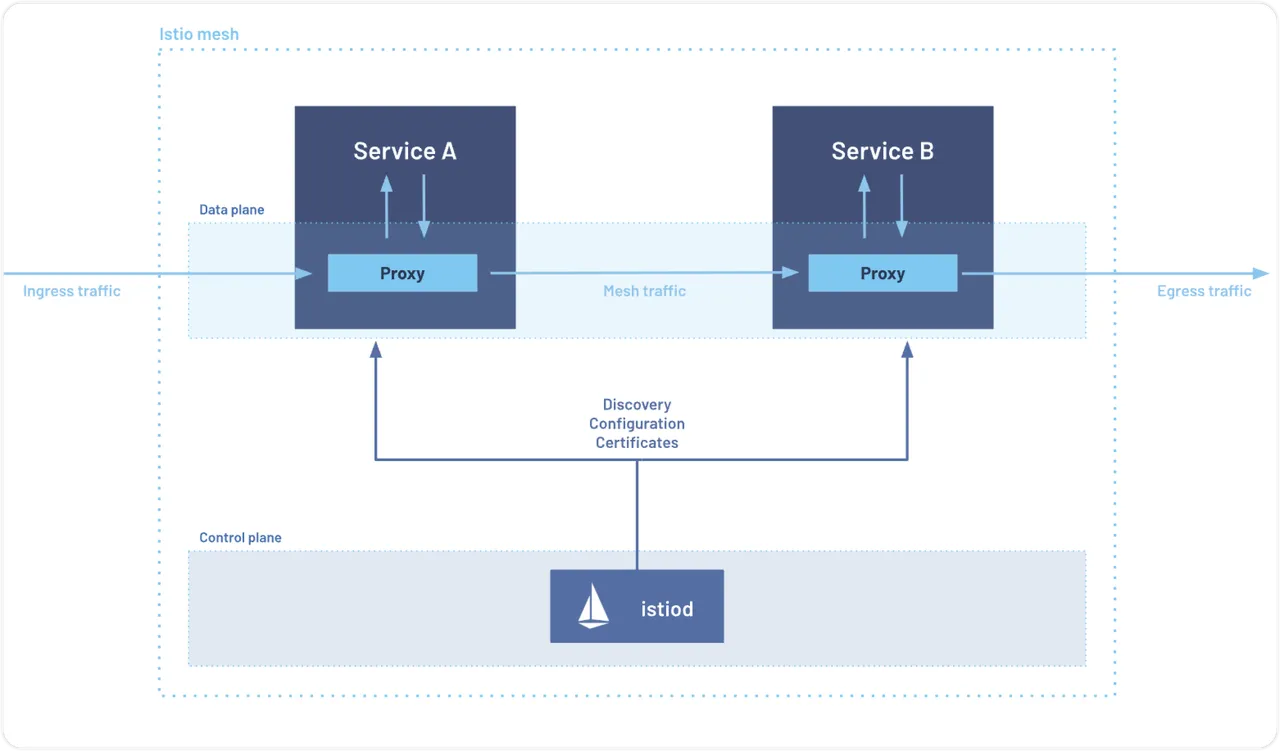

istio的架构

Composition

数据平面（Envoy）：Sidecar 代理，负责服务间通信与流量治理

Envoy 组成了一个安全的微服务网络，提供：
- 服务发现
- L7 级别路由
- 熔断、重试、限流
- 策略控制
- 遥测采集与上报（可观测性）

服务网格不是一个叠加网络，它依赖底层平台（如 K8s CNI）的网络，只是对微服务间通信进行增强。

控制平面（Istiod）：统一管理配置、服务发现和证书。
- Pilot：下发配置，负责动态配置 Envoy
- Citadel：颁发和轮换证书，提供安全认证
- Galley：验证、聚合和分发配置

Envoy

Envoy是一个已经在CNCF毕业的高性能开源边缘和服务代理。它被设计用于云原生应用，通常作为Service Mesh架构中的核心数据平面。

整体定位与设计哲学

Envoy 是一个为云原生应用设计的高性能网络代理，其核心设计理念体现在两个方面：

L7/L4 代理与通信总线:
- 基础: 作为网络代理，能处理 L4 (TCP/UDP) 流量。
- 核心: 能深入理解 L7 应用层协议 (HTTP/1.1, HTTP/2, gRPC)，实现精细化的流量控制。
进程外架构 (Out-of-Process):
- 模式: 作为独立的 Sidecar 进程运行，与主应用程序分离。
- 优势:
  - 语言无关: 可与任何语言编写的应用程序协同工作。
  - 业务解耦: 将网络通信的复杂性（如服务发现、熔断、重试）从业务逻辑中剥离，让开发者专注于业务。

高性能核心架构

Envoy 的高性能源于其精巧的线程模型和网络 I/O 设计

单进程多线程模型:
- 主线程 (Main Thread): 扮演“管理者”角色，负责配置加载、xDS 通信、信号处理等协调任务，不直接处理请求。
- 工作线程 (Worker Threads): 扮演“执行者”角色，每个线程独立运行一个非阻塞事件循环 (Event Loop)，负责监听、接受和处理请求的完整生命周期。这种设计避免了线程间锁竞争，性能极高。
非阻塞、事件驱动:
- 基于事件驱动的网络模型，可以用极少的线程处理海量的并发连接，实现低延迟和低资源占用。

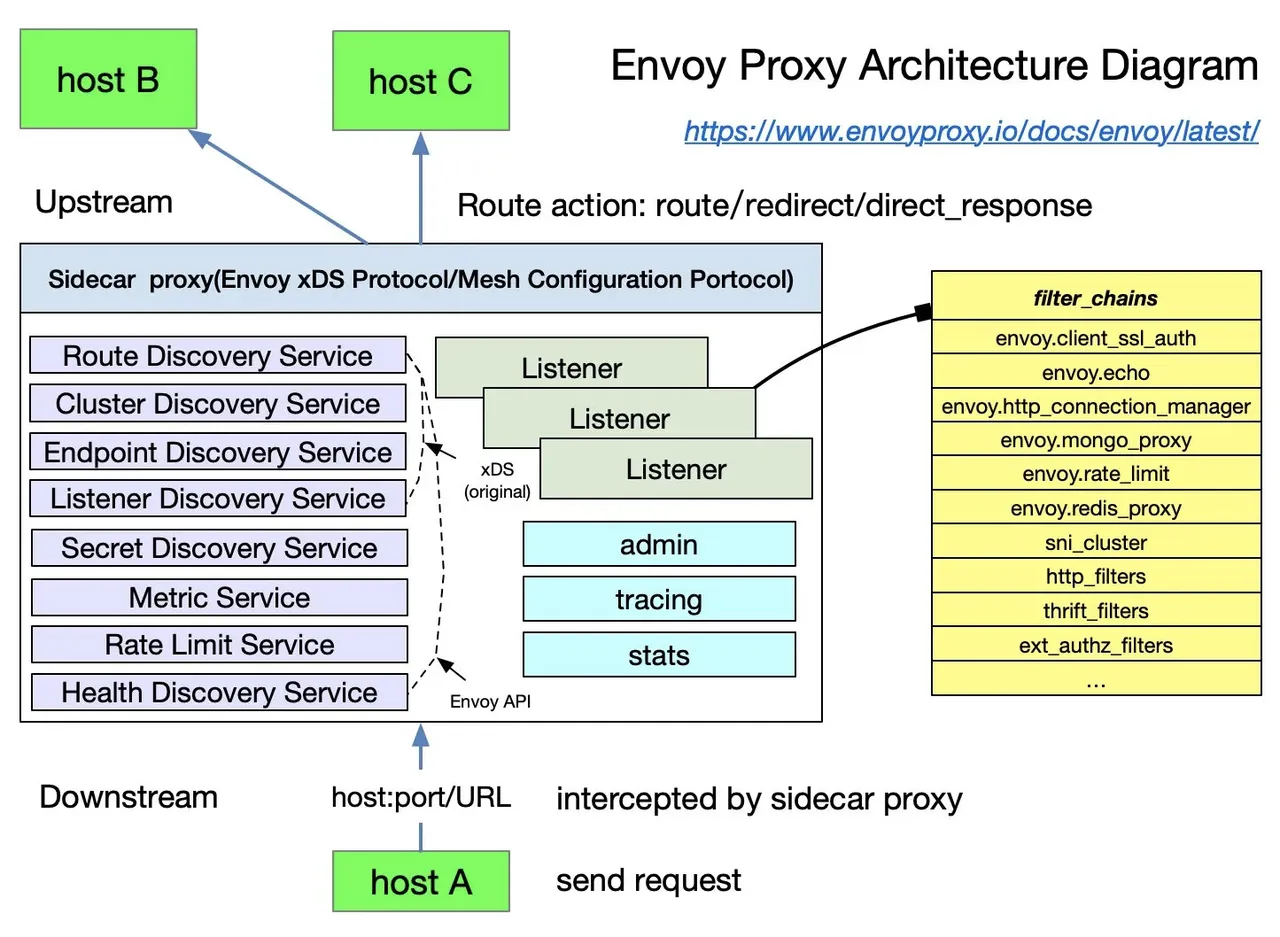

请求的处理流程

Listener -> Filter Chain -> Route -> Cluster

Listener：请求的入口，Envoy 会监听一个或多个端口（例如 15001）。当 host A 的请求到达这个端口时，Listener 负责接收它
Filter Chains：请求的“处理流水线”。Listener 接收到流量后，会把它交给一个预定义的过滤器链
Route：决定请求的最终去向。通常在 http_connection_manager 过滤器内部，Envoy 会根据请求的特征（如 Host、URL 路径、Header 等）匹配路由规则
- Route action
  - route: 将请求转发给一个上游集群 (Cluster)
  - redirect: 返回一个重定向响应
  - direct_response: 直接返回一个预设的响应（例如 403 Forbidden）
Cluster：一个逻辑上的上游服务组。路由规则不会指向具体的 IP 地址，而是指向一个 Cluster，例如一个service 下的多个pod，envoy最终会从其中选择一个健康的实例来发送请求

同时，还有一些其他重要组件

Admin: 提供一个管理端口（默认为 9901），可以通过 HTTP API 查看 Envoy 的实时状态、配置、统计数据等，是调试和排错的重要工具
Stats (统计): Envoy 会产生海量且极其细致的统计指标，覆盖了网络、HTTP、上游集群等方方面面
Tracing (追踪): 内置支持分布式追踪，可以与 Jaeger, Zipkin, OpenTelemetry 等系统集成

Envoy 的灵魂 (xDS)

这是 Envoy 与传统代理（如 Nginx）最核心的区别。

核心思想: Envoy 本身是一个**“无状态”的数据平面**，它所有的配置（Listener、Filter、Route、Cluster）都不是写死在本地的
实现方式: 它通过一套名为 xDS (Discovery Service) 的 API 协议，从一个集中的控制平面 (Control Plane)（例如 Istio 的 Istiod）动态地“发现”自己的全部配置。
核心 xDS 服务:
- LDS (Listener Discovery Service): 告诉 Envoy 监听哪个端口。
- RDS (Route Discovery Service): 告诉 Envoy 路由规则是什么。
- CDS (Cluster Discovery Service): 告诉 Envoy 有哪些上游服务集群。
- EDS (Endpoint Discovery Service): 告诉 Envoy 每个集群里有哪些具体的 IP 地址和端口。

总结

Envoy 是一个运行在服务旁边的 Sidecar 代理。它拦截所有进出应用的流量，并基于从控制平面通过 xDS 动态获取的配置，智能地管理和路由从 Downstream (下游) 到 Upstream (上游) 的所有网络请求。

一个来自下游 (Downstream) 的请求，首先被 Listener 捕获，然后流经一系列过滤器 (Filter Chain) 进行处理。其中，http_connection_manager 过滤器会根据路由 (Route) 规则，决定将请求转发给哪个上游集群 (Cluster)。而所有这些配置（Listener, Route, Cluster 等）都不是静态的，而是通过 xDS API 从一个集中的控制平面动态获取的。同时，Envoy 会通过 Stats 和 Tracing 模块，为整个过程提供丰富的可观测性数据

istio中的流量管理

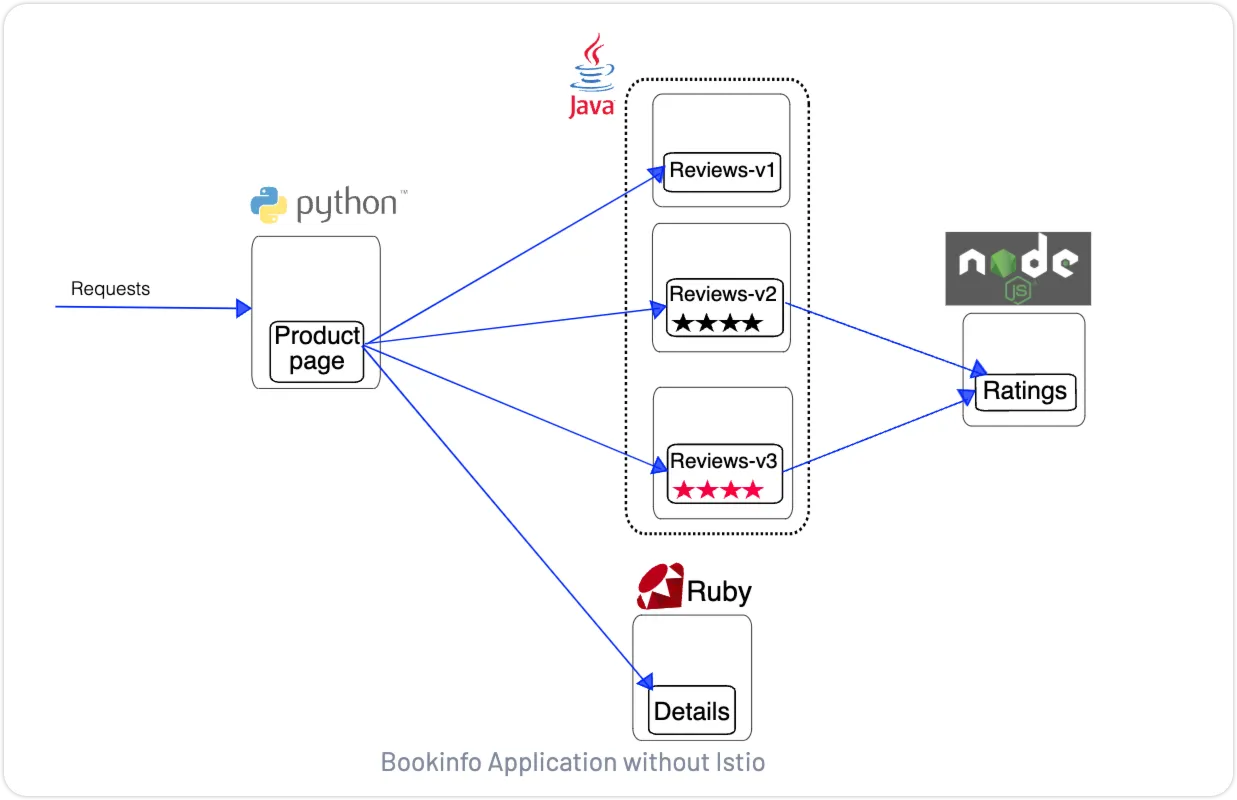

Istio example BookInfo

Productpage（Python）：入口页面，渲染书籍信息。
Details（Ruby）：提供书籍的详细描述。
Reviews（Java，三种版本）：展示用户评论。
- v1：只有评论文字。
- v2：评论 + 黑星。
- v3：评论 + 红星。
Ratings（Node.js）：为评论打分。

调用关系

用户访问 Productpage。
Productpage 会：
- 调用 Details 获取书籍详情；
- 调用 Reviews 获取评论。
Reviews v2/v3 又会调用 Ratings 获取星级分数。

核心问题（没有 Istio 时）：

Productpage 直接调用 Reviews（v1/v2/v3），但是无法做 流量控制（比如灰度发布、按比例分流）。
如果 Reviews v2 依赖 Ratings，但 Ratings 挂了，就会影响整个调用链。
没有安全、监控、熔断等能力。

https://istio.io/latest/docs/examples/bookinfo/

https://istio.io/latest/docs/tasks/traffic-management/

重点需要关注的CRD CR

➜  dp k get crd | grep istio.io
authorizationpolicies.security.istio.io                  2025-08-16T06:23:08Z
destinationrules.networking.istio.io2025-08-16T06:23:08Z
envoyfilters.networking.istio.io                         2025-08-16T06:23:08Z
gateways.networking.istio.io2025-08-16T06:23:08Z
peerauthentications.security.istio.io                    2025-08-16T06:23:09Z
proxyconfigs.networking.istio.io                         2025-08-16T06:23:08Z
requestauthentications.security.istio.io                 2025-08-16T06:23:09Z
serviceentries.networking.istio.io                       2025-08-16T06:23:08Z
sidecars.networking.istio.io                             2025-08-16T06:23:08Z
telemetries.telemetry.istio.io                           2025-08-16T06:23:09Z
virtualservices.networking.istio.io2025-08-16T06:23:08Zwasmplugins.extensions.istio.io                          2025-08-16T06:23:08Z
workloadentries.networking.istio.io                      2025-08-16T06:23:08Z
workloadgroups.networking.istio.io                       2025-08-16T06:23:08Z

Gateway

定义服务网格的入口点，配置外部流量如何进入网格

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: api-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 443
      protocol: HTTPS
    tls:
      mode: SIMPLE
      credentialName: api-tls-cert
    hosts:
    - api.company.com

VirtualService

定义流量如何路由到服务，支持复杂的路由逻辑。

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: header-based-routing
spec:
  hosts: ["api.company.com"]
  http:
  # VIP 用户路由到高性能实例
  - match:
    - headers:
        x-user-tier: {exact: "vip"}
        x-api-version: {prefix: "v2"}
    route:
    - destination:
        host: api-service
        subset: high-performance

  # 移动端流量特殊处理
  - match:
    - headers:
        user-agent: {regex: ".*Mobile.*"}
    route:
    - destination:
        host: api-service
        subset: mobile-optimized

流量分割和金丝雀发布

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: canary-deployment
spec:
  hosts: ["api-service"]
  http:
  # 内部测试流量到新版本
  - match:
    - headers:
        x-canary: {exact: "true"}
    route:
    - destination:
        host: api-service
        subset: v2-canary

  # 生产流量逐步切换
  - route:
    - destination:
        host: api-service
        subset: v1-stable
      weight: 80  # 80% 旧版本
    - destination:
        host: api-service
        subset: v2-canary
      weight: 20  # 20% 新版本

故障注入和流量镜像

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: chaos-testing
spec:
  hosts: ["api-service"]
  http:
  # 混沌工程：注入故障
  - match:
    - headers:
        x-test-chaos: {exact: "true"}
    fault:
      delay:
        percentage: {value: 30.0}
        fixedDelay: 3s
      abort:
        percentage: {value: 10.0}
        httpStatus: 503
    route:
    - destination:
        host: api-service

  # 生产流量镜像到测试环境
  - route:
    - destination:
        host: api-service
    mirror:
      host: api-service-test
    mirrorPercentage: {value: 5.0}  # 镜像 5% 流量

DestinationRule

定义服务的网络策略，包括负载均衡、连接池、熔断等。

通常 和 VirtualService 搭配使用：

VirtualService 决定请求怎么路由；
DestinationRule 定义路由后 目标服务的子集和策略

负载均衡和连接池

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: service-policies
spec:
  host: "api-service"
  trafficPolicy:
    # 负载均衡策略
    loadBalancer:
      simple: LEAST_CONN  # 最少连接

    # 连接池配置
    connectionPool:
      tcp:
        maxConnections: 100
        connectTimeout: 10s
      http:
        http1MaxPendingRequests: 50
        http2MaxRequests: 1000
        maxRequestsPerConnection: 10
        idleTimeout: 60s

熔断器配置

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: circuit-breaker
spec:
  host: "external-api-service"
  trafficPolicy:
    outlierDetection:
      consecutiveGatewayErrors: 5    # 连续网关错误
      consecutive5xxErrors: 5        # 连续 5xx 错误
      interval: 30s                  # 检测间隔
      baseEjectionTime: 30s          # 隔离时长
      maxEjectionPercent: 50         # 最多隔离 50% 实例
      minHealthPercent: 30           # 至少保持 30% 健康实例

用户粘性负载均衡

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: user-sticky-lb
spec:
  host: "session-service"
  trafficPolicy:
    loadBalancer:
      consistentHash:
        # 基于用户 ID 的粘性
        httpHeaderName: "x-user-id"

        # 或基于 Cookie 的粘性
        # httpCookie:
        #   name: "session-id"
        #   ttl: 3600s

        # 或基于客户端 IP 的粘性
        # useSourceIp: true

基于 Wasm 扩展 Envoy

…
